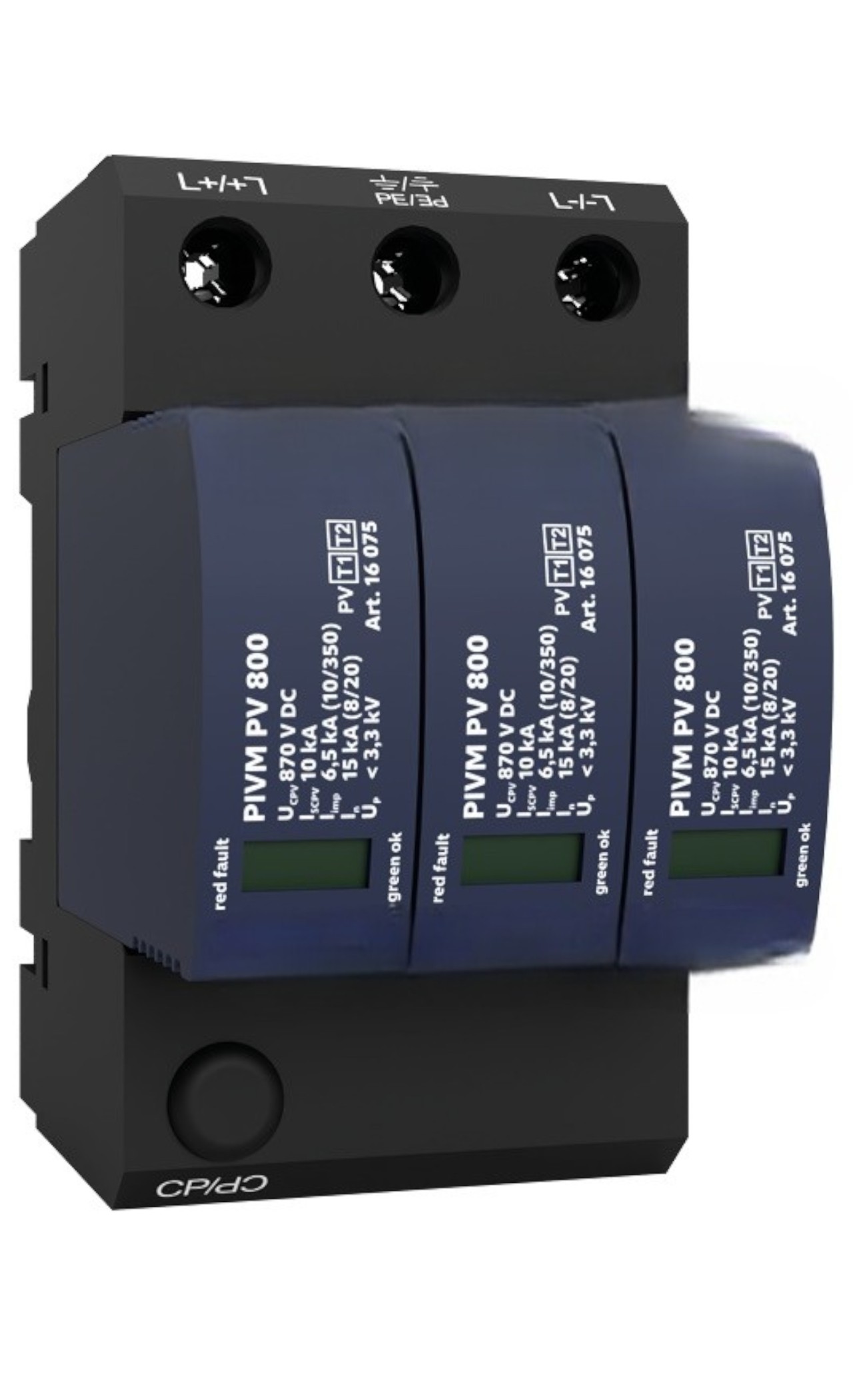

Tipo 1+2 pv SPD | Y-connection | Nessun fusibile di backup | LPL III - IV

Protezione in grado di colpire diretta per gli array fotovoltaici: quando lo spazio e la distanza sono limitati.

Queste fulmini di corrente e gli arresti di sovratensione (tipo 1+2) sono costruiti appositamente per il lato CC dei sistemi fotovoltaici che utilizzano un sistema di protezione da fulmini esterni (LPS) ma non possono mantenere la distanza di separazione richiesta "s". I dispositivi combinano la capacità di tipo 1 per le correnti di impulsi di fulmini con soppressione dell'ondata di tipo 2 per proteggere gli inverter, le corde e le barre di bus DC.

Connessione Y per un funzionamento robusto e tollerante ai guasti.

Una connessione di tipo Y rende i conduttori di lavoro più resistenti ai guasti della terra, aiutando a stabilizzare la rete DC fotovoltaica in condizioni di messa a terra esigenti e ambienti potenziali misti.

Sicurezza integrale: nessun fusibile di backup richiesto.

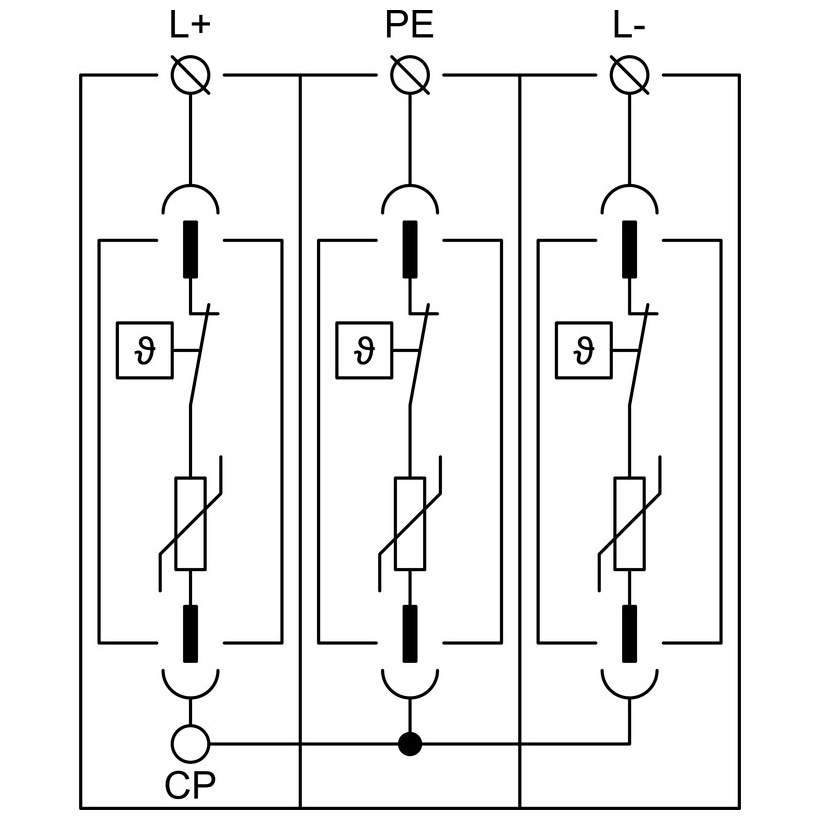

Ogni settore varistore tra L+, L– e PE è dotato di un disconnettore termico interno. Sull'estremità della vita varistor (surriscaldamento), il disconnettore viaggia per interrompere la corrente DC e fornire chiare indicazioni di guasti. La speciale costruzione del disconnettore consente l'installazione senza un fusibile di backup separato, semplificare il coordinamento e lo spazio di risparmio.

Protezione completa del sistema fotovoltaico.

Garantindo il legame equipotenziale delle barre di bus positive e negative, questi arrestatori riducono danneggiando le sovratensioni transitorie da scarichi atmosferici, inclusi gli attacchi di fulmini diretti al sistema fotovoltaico, oltre agli eventi di commutazione. Sono adatti per i livelli di protezione dei fulmini LPL III e IV, coprendo la maggior parte delle distribuzioni sul tetto e C&I.

Opzioni di servizio e monitoraggio.

M INDICAZIONE: design del modulo rimovibile (plug-in) per una sostituzione rapida e tempi di inattività minimizzati.

Indicazione DS: contatto di monitoraggio remoto per la segnalazione di stato ai relè PLC/SCADA/allarme.

Applicazioni tipiche

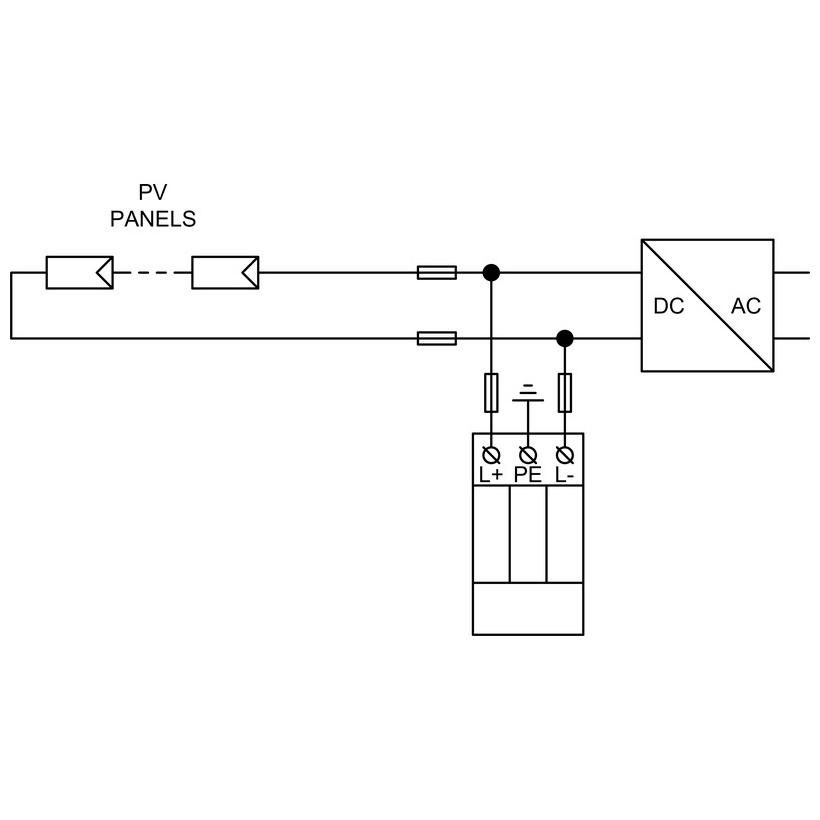

PV Combiner/Re-Combiner Boxs e Inverter DC Input in cui la distanza di separazione "S" non è realizzabile

Piante sul tetto e commerciali/industriali dotate di LP esterni

Progetti di retrofit in cerca di protezione coordinata di tipo 1+2 senza aggiungere fusibili di backup

Caratteristiche chiave a colpo d'occhio

TIPO 1 + 2 PV Surge Arrester (impulso di fulmini + soppressione della sovratensione)

Connessione Y: resistenti ai guasti della terra dei conduttori di lavoro

Disconnettori termici interni su L+, L–, PE; Interruzione della corrente CC sull'errore

Nessun fusibile di backup richiesto grazie alla costruzione di disconnector speciali

Per il lato PV DC con LP esterno quando la distanza di separazione "S" non viene osservata

Adatto per LPL III - IV

Opzioni: M = modulo rimovibile, DS = monitoraggio remoto
