Guida AC MCCB: AC800V, AC400V e interruttori elettronici per la protezione del sistema di alimentazione

INTRODUZIONE: Sicurezza Guardiani per Sistema di alimentazione AC Interruttori dei casi in merito nei sistemi di alimentazione CA come tutore di sicurezza.

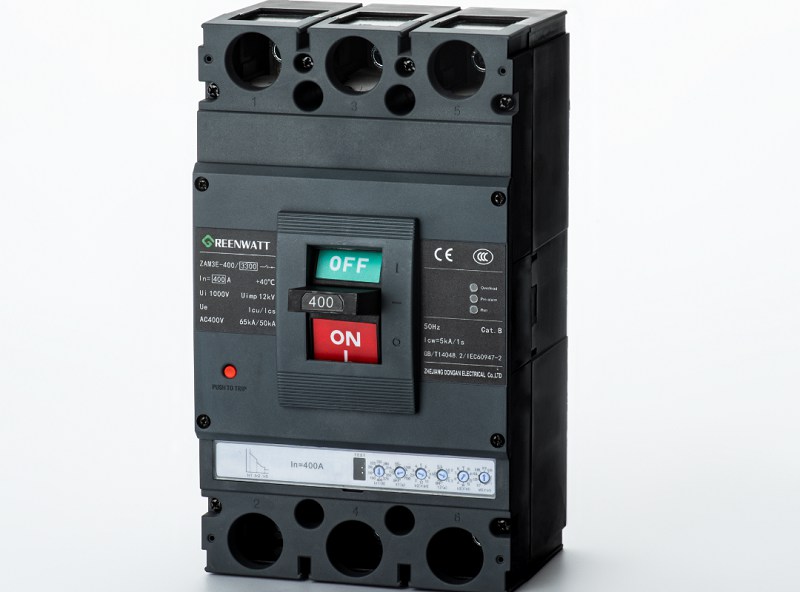

Un interruttore a cassa modellato (MCCB) è un dispositivo importante che è stato ampiamente utilizzato in tutto il mondo nei sistemi di distribuzione dell'alimentazione per molti decenni per proteggere i circuiti e le apparecchiature di alimentazione. La domanda di questi dispositivi avanzati si è diffusa da fabbriche, uffici e case per coprire tutti i tipi di edifici industriali e commerciali, in cui la distribuzione affidabile dell'energia e la protezione delle persone e delle attrezzature da scosse elettriche hanno importanza fondamentale.

Progettazione del sistema. Con una migliore efficienza energetica e condizioni di rete avanzate, scegliendoAC800V MCCBSè una considerazione chiave quando si progettano moderni sistemi elettrici. Questi dispositivi di protezione servono non solo come salvaguardia rispetto alle condizioni di sovracorrente, ma aiutano anche a migliorare l'affidabilità complessiva del sistema e la produttività del sistema.

Nozioni di base e principi di AC MCCBS

Gli interruttori di case modellati (MCCB) sono prodotti di alta qualità per proteggere i circuiti elettrici dalle correnti che possono causare sovraccarichi e cortocircuiti. A differenza dei piccoli MCB utilizzati nei circuiti domestici o RCCB, che offrono principalmente protezione contro le scosse elettriche, i MCCB proteggono qualsiasi guasto elettrico, coprendo così i due parametri più critici che possono danneggiare un circuito elettrico, ovvero OLP = protezione da carico, SGP = protezione del corto circuito.

La struttura principale di MCCB è composta da meccanismo operativo, unità di viaggio, camera di estinzione e sistema di contatto. L'unità di viaggio rileva il guasto e inizia il meccanismo operativo per aprire i contatti e quindi il circuito elettrico, in condizioni di sicurezza. La camera di estinzione dell'arco si assicura che un arco elettrico prodotto quando il circuito si interrompe rapidamente, e quindi nessun danno viene causato all'apparato.

La tensione nominale, la corrente nominale e la capacità di rottura del corto circuito sono parametri essenziali. Queste caratteristiche definiscono l'uso di un MCCB e il grado di coordinamento della protezione che è possibile in un'installazione elettrica.

Dati tecnici e applicazioni di AC800VVS AC400V MCCBS

Gli MCCBS AC800V sono un tipo di prodotto progettato per applicazioni ad alta tensione, come edifici industriali, fabbriche, linee di produzione, ecc., Dove l'alta potenza si estende oltre l'uso generale. Sono ideali per le applicazioni in cui vi è la domanda di protezione ad alto servizio di macchinari e apparecchi ad alta tensione, con alta capacità di rottura del corto circuito e alta corrente continua del 20 gennaio 2009.

Tipo di azioniAC400V MCCBSsono gli interruttori a bassa tensione più utilizzati per uso commerciale e industriale, in grado di proteggere i sistemi trifase. Sono a basso contenuto di costruzioni e investimenti economici, ma anche di prestazioni se applicate nei sistemi elettrici edili convenzionali. Usi tipici per questi pannelli montati includono la distribuzione generale di energia negli edifici commerciali e il riscaldamento, la ventilazione e l'aria condizionata (HVAC).

I requisiti di tensione di sistema, le caratteristiche di carico, i livelli di corrente di guasto e le limitazioni di installazione devono essere tutti considerati quando si sceglie tra le varie valutazioni di tensione disponibili. La scelta corretta di MCCBS fornisce la forma più efficiente di coordinamento della protezione e integrità del sistema senza perdere l'economia.

MCCBS elettronico e tendenze intelligenti

Gli MCCB in stile elettronico sono l'evoluzione del prodotto verso sistemi di controllo della protezione elettrica intelligenti. Al contrario, al posto delle strisce bimetalliche e delle bobine elettromagnetiche come nei MCCB-magnetici termici convenzionali, le versioni elettroniche incorporano unità di viaggio a base di microprocessore altamente sviluppati con accurati rilevamenti di corrente e algoritmi di protezione sofisticati.

Un confronto tra MCCB termico -magnetico elettronico e tradizionale illustra i vantaggi del primo in termini di accuratezza, flessibilità e funzionalità. Le versioni elettroniche sono disponibili in impostazioni di viaggio regolabili, selettività migliorata e in viaggio minimo di fastidio per soddisfare le esigenze delle applicazioni che richiedono un coordinamento a protezione stretta.

Le funzioni sofisticate degli MCCBS digitali di oggi includono monitoraggio remoto, diagnostica di guasti estesi, algoritmi di protezione intelligenti e gateway di comunicazione da/ai sistemi di gestione dell'edificio. I prodotti leader del settore provengono da ABB, Schneider Electric e Chint e diversi gradi di intelligenza e rete sono forniti in base a vari requisiti di applicazione.

Tendenze del mercato e prospettive future

Il mercato mondiale di interruttore di casi modellati (MCCB) sta ancora crescendo, con lo sviluppo dell'industrializzazione e le energie di sviluppo sono tutte galleggianti. Il potenziale nei mercati dell'Asia-Pacifico come la Cina e il Giappone è enorme a causa degli alti tassi di urbanizzazione e industrializzazione.

La digitalizzazione, la maggiore intelligenza e la cordialità ambientale sono al centro dell'innovazione tecnologica. Al giorno d'oggi, gli MCC sono integrati con connessioni IoT, funzioni di manutenzione predittiva e materiali verdi. L'uso di intelligenza artificiale e algoritmi di apprendimento automatico fornisce un rilevamento predittivo di guasti e uno schema di protezione ottimizzato.

I maggiori produttori come ABB, Schneider Electric, Chint sono ancora i principali fornitori di interruttori con ricerca e sviluppo, formando i prodotti per soddisfare i requisiti di mercato competitivi. I loro approcci si concentrano sulla differenziazione del prodotto con funzionalità avanzate, maggiore affidabilità e soluzioni digitali complete, supportando la convergenza delle moderne applicazioni innovative a griglia.

Pratiche di installazione e manutenzione

Si dovrebbe prestare attenzione alla posizione di montaggio dell'MCCB, alla sua coppia di inasprimento e alle esigenze ambientali dell'installazione. Gli equipaggi di installazione dovrebbero inoltre consentire le opere adeguate per il funzionamento e il servizio, nonché rispettare i requisiti del produttore per le connessioni e la messa a terra.

Tipico è l'erosione di contatto, la deriva della calibrazione dell'unità di viaggio e la contaminazione della camera ad arco. I metodi di test includono test sistematici di funzione di viaggio, misurazioni della resistenza ai contatti e ispezione visiva dei dispositivi di estinzione ARC. Parte del segreto del successo diagnostico è essere in grado di arrivare rapidamente alla radice del problema.

Il test delle funzioni di viaggio, l'ispezione del contatto e la pulizia delle camere ARC devono essere eseguiti a intervalli regolari. Gli intervalli di manutenzione preventiva sono generalmente su base annuale a biennale, a seconda dell'uso e dell'importanza che i sistemi siano protetti. Quando è gestito in modo corretto, la durata di servizio di un MCCB viene estesa di diverse volte, rendendolo molto affidabile in termini di prestazioni di protezione.

Come selezionare l'MCCB appropriato per la sicurezza dell'installazione elettrica？

L'applicazione di MCCBS adeguati si basa su una piena considerazione dei requisiti di sistema, delle proprietà di carico e delle regole di coordinamento della protezione. Gli MCCB di AC400V e AC800V sono utilizzati in applicazioni industriali ad alta tensione e il tipo di AC400V è impiegato anche in sistemi industriali commerciali e leggeri. MCCB elettronici forniscono funzionalità e intelligenza aggiunte per le applicazioni che richiedono caratteristiche di protezione avanzate.

Quando si tratta della selezione diMCCBS, la sicurezza e l'affidabilità sono due fattori chiave da considerare. Gli utenti finali dovrebbero cercare consulenza con ingegneri elettrici certificati e aderire alle raccomandazioni dei produttori per la migliore protezione. I MCCB di qualità con le specifiche corrette sono un investimento in futuro con minore manutenzione, maggiore affidabilità del sistema e maggiore sicurezza degli operatori.

MCCB sarebbe ulteriormente digitalizzato, più intelligente e cooperato strettamente con sistemi elettrici innovativi, per garantire che mantengano i nostri sistemi di energia elettrica sicuri e più efficienti, risparmiando i costi e gradualmente migliorati.
