DC MCCB Guida: DC500V, DC1000V, DC1500V Breakers confrontato - Selezione e protezione

Conoscere l'importanza della protezione del circuito DC

Con la crescita di energia rinnovabile, infrastrutture per veicoli elettrici e una nuova generazione di data center, la necessità di una distribuzione DC affidabile è aumentata. Man mano che queste app crescono in numero, la protezione dei circuiti non potrebbe essere più critica. Interruttori CC, interruttori di cause modellate (MCCBS). I nostri interruttori specifici per DC sono un ingranaggio vitale nella ruota della sicurezza, proteggendo i sistemi elettrici dal flusso sovracorrente, dal cortometraggio e dal danno delle apparecchiature.

Esistono diverse esigenze per l'interruzione della corrente continua (DC MCCBS, a differenza delle loro controparti CA e la loro scelta e utilizzo potrebbero influire sul funzionamento del sistema e sulla sicurezza del sistema.

Fondamentali di interruttore a circuito e principi operativi

Cos'è un MCCB?

Un interruttore di cause modellate (MCCB) è un dispositivo di protezione elettrica utilizzato per proteggere le apparecchiature dai danni causati dalle correnti di guasto. Nelle applicazioni DC, MCCBS svolgono tre diversi ruoli come interruttore di isolamento a fini di servizio, protezione da sovraccarico e interruzione della corrente di guasto per proteggere il sistema dal guasto preservando la sicurezza del personale.

DC vs AC MCCB Differenze

La differenza di base tra DC eAC MCCBSè la loro performance dell'arco-estinzione. AC si incrocia a zero naturalmente due volte per ciclo, rendendo più facile l'estinzione dell'arco e DC è lo stesso di una corrente di fermo, quindi l'interruzione dell'arco è molto più difficile.DC MCCBSFunzionalità di camere di estinzione ad arco dedicato, contatti migliorati e meccanismi di molla modificati per estinguere le correnti DC.

Componenti chiave

I componenti di un MCCB DC comprendono diversi elementi, come un meccanismo operativo-caricato a molla per ottenere una separazione a contatto rapida, camere di estinzione dell'arco-utilizzate per estinguere l'arco DC, unità di viaggio termico e magnetico-per proteggere da sovraccarico e corto circuito e materiale di contatto-in grado di resistere all'arco DC.

Valutazioni di tensione e corrente

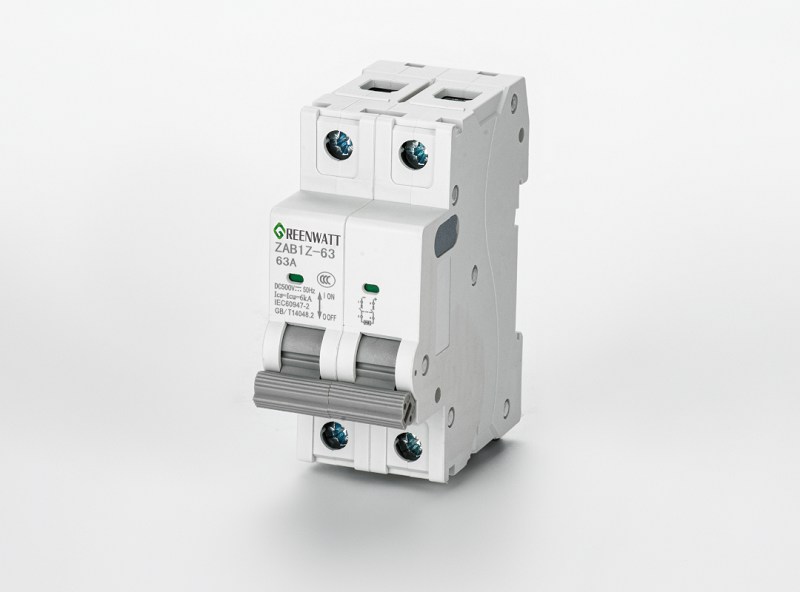

I MCCB DC500V hanno generalmente valutazioni attuali da 16A a 630A e sono adatti per applicazioni commerciali solari e piccole residenziali. Offrono il risparmio di spazio grazie al loro design a piccola impronta e la loro bassa tensione per sistemi più piccoli massimizza l'efficacia dei costi.

L'attuale gamma diDC1000V MCCBSè dal 32A a 800A, che è in linea con le aziende solari commerciali e le applicazioni di energia rinnovabile di medie dimensioni. La valutazione da 1000 volt corrisponde alle tipiche tensioni del sistema fotovoltaico moderne, aiutando a aumentare l'efficienza del sistema.

I MCCBS DC1500V sono l'offerta premium, con le valutazioni attuali fino a 800A e sono destinate a campi solari su scala pubblica e grandi installazioni industriali che richiedono il massimo utilizzo della tensione di sistema.

Dimensioni fisiche e installazione

MCCBS WithDC500V il più compatto della sua classe, largo solo 105 mm per il modello standard. I modelli DC1000V in genere utilizzano una larghezza di 140 mm, mentre i MCCB DC1500V possono essere di 210 mm o più larghi a causa di una struttura interna più forte e una domanda più elevata di prestazioni di estinzione dell'arco.

3 scenari di applicazione e guida alla selezione

Sistemi fotovoltaici solari

DC500V MCCB per applicazioni solari residenziali (sistemi 500-600V). Applicabile per sistemi e dispositivi di protezione economici. I MCCB DC1000V sono particolarmente vantaggiosi per gli array solari commerciali a 1000 V, dove i progetti di stringa possono essere massimizzati e minimizzati la complessità del sistema. 15 Farm solari su scala di utilità da 1500 V stanno ora utilizzando sistemi solari fino a 1500 V con MCCBS DC1500V per ridurre la perdita di energia attraverso il conduttore e aumentare la densità di potenza.

Infrastruttura di ricarica dei veicoli elettrici

I distributori a rapida eliminazione lavorano generalmente a 800-1000 V, il che significa che il MCCB DC1000V è un buon candidato da utilizzare. Potrebbe essere necessario supportare sistemi di ricarica ultrafast per supportare alti livelli di potenza e protezione affidabile, come MCCBS DC1500V.

Dati center e automazione industriale

Sempre più nuovi data center utilizzano la distribuzione dell'energia DC per risparmiare costi. A seconda della topologia del sistema, DC500V oDC1000V MCCBSPuò proteggere adeguatamente facilitando il servizio "hot-swap".

Criteri di selezione

Quando viene selezionato un MCCB DC, è necessario prestare attenzione alla tensione di sistema, alla corrente di guasto massima, alla gamma di temperature ambientali, allo spazio di installazione e alle applicazioni imminenti per l'espansione. Assicurarsi che l'MCB sia in grado di rompere la più alta corrente di guasto prospettica disponibile con un margine di almeno il 25% per sicurezza.

Crescita del mercato globale

Il mercato DC MCCB in tutto il mondo è in forte espansione con una crescita dei veicoli rinnovabili ed elettrici. La domanda al 2030 è vista in aumento a tassi di crescita annua composti di oltre l'8%, con i mercati dell'Asia-Pacifico la fonte primaria.

Innovazione tecnologica

Smart MCCB è in fase di sviluppo con connettività IoT, manutenzione predittiva e funzionalità di monitoraggio remoto. Non solo questi interruttori mostrano lo stato effettivo, ma possono anche prevedere il fallimento prima che accada.

Principali produttori

I principali produttori di MCCB DC come ABB, Schneider Electric, Eaton e Chint stanno ancora sviluppando attivamente la tecnologia. I prezzi competitivi e l'aumento degli standard occidentali per la qualità stanno entrambi spingendo i produttori asiatici a ottenere quote di mercato.

Considerazioni di installazione e manutenzione.

Come installare e mantenere 'i titoli.

Fornire sufficienteMCCBVentilazione, serrare i terminali alla coppia appropriata e controllare la polarità. Fornire indicatori di guasto ARC ove necessario e renderli accessibili per gli addetti alla manutenzione.

Problemi comuni e risoluzione dei problemi

I problemi tipici includono usura di contatto, invecchiamento termico e usura meccanica. La termografia periodica scopre gli hotspot in corso mentre i test di resistenza ai contatti rilevano connessioni negative.

Raccomandazioni di manutenzione

Eseguire controlli visivi almeno ogni tre mesi, test elettrici ogni anno e controlli di funzionamento meccanico ogni due anni. Componenti sostituiti che sono visivamente danneggiati, deformati o fusi a causa di un grave contatto di calore.

La migliore protezione del circuito DC possibile

La scelta di un MCCB DC adatto dovrebbe tenere conto della tensione del sistema, della valutazione corrente, della capacità di rottura e dell'ambiente di applicazione.DC500V MCCBSSono ideali per installazioni commerciali residenziali e leggere, le unità DC1000V coprono sistemi medi di servizio commerciale e la gamma DC1500V offre la robusta protezione necessaria per i progetti su scala pubblica.

Mentre i sistemi di alimentazione DC sono solo nelle fasi iniziali della loro evoluzione, la selezione dell'interruttore del circuito corretto per questi sistemi è fondamentale per la costruzione di sistemi che opereranno in modo sicuro e affidabile con buone prestazioni. In caso di dubbio, chiedere ai professionisti della protezione elettrica i migliori metodi di selezione e installazione MCCB.

La protezione DC del futuro. Sono dispositivi intelligenti e connessi che offrono più della semplice protezione: forniscono informazioni su un sistema senza prezzo. I vantaggi sono a lungo termine, in quanto aiuterà a sostenere la vita del sistema elettrico installato oggi e domani nella griglia intelligente.
