Gli interruttori della custodia modellati sono generalmente adatti per AC o DC?

Gli interruttori della cassa stampati, noti anche come interruttori di tipo dispositivo, hanno tutti i componenti sigillati in un involucro di plastica. I contatti ausiliari, le versioni di sottotensione e le versioni di shunt sono spesso modulari. Gli interruttori di case modellati interrompono automaticamente la corrente quando la corrente supera l'impostazione del viaggio.Zhejiang Dong'an Electric Co., Ltd. offerteDC MCCBSEE MCCBSdi specifiche variabili. Diamo un'occhiata a loro.

Scopo del design e applicazioni tradizionali di interruttori di casi stampati

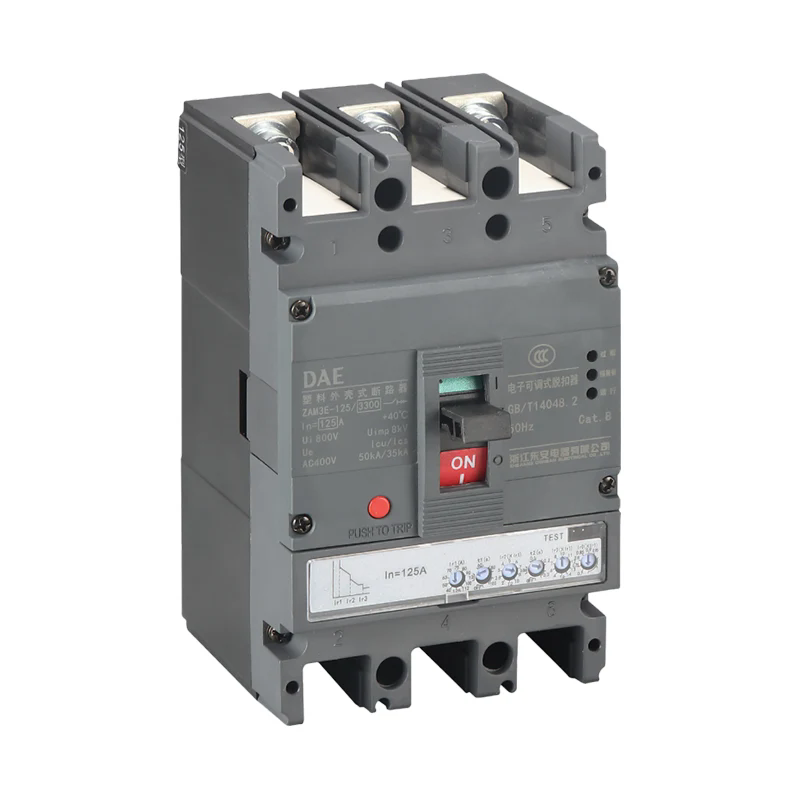

Un interruttore di cause modellate (MCCB) è un dispositivo elettrico utilizzato per la protezione da sovraccarico e cortocircuito. Il suo design principale si basa sulle caratteristiche della corrente alternata (AC), con conseguenteE MCCB. Le ragioni sono le seguenti:

1. Adattabilità al meccanismo di estinzione dell'arco: la corrente AC ha incroci zero periodici, rendendo gli archi inclini all'estinzione naturale. L'arco che estingue la struttura della camera di un interruttore di cause stampato è ottimizzata per questa caratteristica.

2. Demand di mercato tradizionale: oltre il 90% dei sistemi di energia globale è alimentato da AC (riferendosi allo standard IEC 60898), quindi i produttori danno la priorità allo sviluppo di modelli specifici per AC. 3. Costo e standardizzazione: gli interruttori CA sono fabbricati su larga scala, sono meno costosi e rispettano gli standard elettrici generali (come UL 489 e GB 14048.2).

Caratteristiche speciali delle applicazioni DC e soluzioni di miglioramento

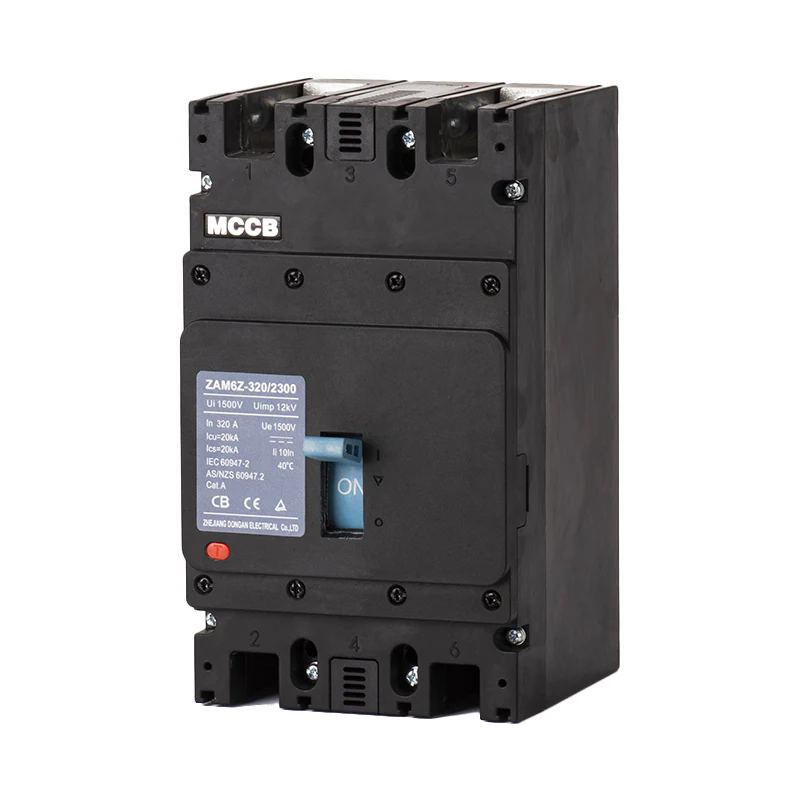

Sebbene gli interruttori di case modellati siano progettati principalmente per applicazioni CA, possono essere adattati per le applicazioni DC oDC MCCBS, attraverso i seguenti miglioramenti:

1. Amutazione ARC ESTANZA CAPASIONE: Gli archi DC non hanno un attraversamento zero naturale, che richiedono progetti di estinzione ad arco magnetico o a griglia segmentate. Ad esempio, la serie TMAX DC di ABB può interrompere i circuiti DC valutati fino a 750 V.

2. Marcatura e rottura della polarità: gli interruttori DC richiedono terminali positivi e negativi chiaramente marcati e la loro capacità di rottura è generalmente inferiore a quella dei modelli CA comparabili.

3. Scenari di applicazione tipici:

- Sistemi di generazione di energia fotovoltaica (DC 1000V e inferiore)

- Transito ferroviario (alimentazione di trazione DC 1500V)

- Protezione della batteria di accumulo di energia (come MCCBS DC dedicato a CATL per gli armadietti di accumulo di energia).

Parametri e considerazioni di selezione dei tasti

Gli utenti dovrebbero confrontare i seguenti indicatori in base alle loro esigenze effettive:

1. Livello di tensione: AC 400V/690V contro DC 250V/750V (standard industriali comuni).

2. Capacità di interruzione: la capacità di interruzione di aDC MCCBin genere è il 50% -60% di quello di unE MCCB.
