AC ed Electronic MCCBS: i protettori invisibili del nuovo sistema di alimentazione

Interruttori di cause modellate (MCCBS) sono i Guardiani sconosciuti della complessa rete elettrica di oggi, proteggendo i nostri sistemi di alimentazione dal colpo fatale di un fallimento catastrofico. Questi dispositivi avanzati sono la prima linea di protezione per sovraccarichi, cortocircuiti e altri guasti elettrici che possono causare incendi devastanti, danni alle attrezzature e costosi tempi di inattività. In un mondo che sta diventando sempre più guidato elettricamente, i MCCB non sono più solo dispositivi protettivi; Sono i nostri tutori elettrificati del futuro.

La fondazione: protezione del circuito AC

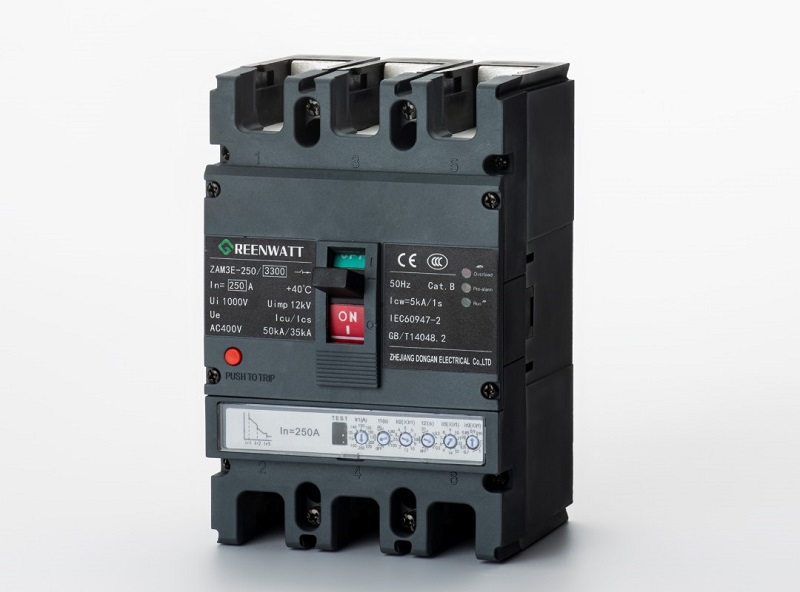

Per decenni, il classicoE 400v MCCBè stato il pane e il burro di protezione elettrica, basate su una tecnologia di unità di viaggio termico-magnetica che utilizza strisce bimetalliche per proteggere da sovraccarico e bobine magnetiche dai cortocircuiti. Si trovano in edifici commerciali, piante, fabbriche e persino in alcune applicazioni residenziali come case con annessi e tra macchine nello stesso ambiente, proteggendo i circuiti di HVAC e ascensori, illuminazione e macchinari pesanti. Le impostazioni di viaggio adeguabili dall'utente consentono di fissare gli interruttori a carichi specifici, come quelli che producono correnti di avvio al motore elevate.

La spinta per una tensione più elevata: AC 800V e oltre

Ma il cambiamento nel mondo dei sistemi elettrici ha reso necessaria una necessità di capacità di tensione più elevate. Le soluzioni CA AC 800V e ad alta tensione sono molto richieste, in particolare nelle energie rinnovabili e nelle applicazioni industriali su larga scala. Questi sistemi ad alta tensione offrono diversi vantaggi: prima, possono essere utilizzate correnti più basse per un determinato trasferimento di potenza, che porta a perdite di cavi più basse (I²R) e risparmi sui costi di capitale significativi a causa di cavi di dimensioni più piccole e meno scatole di distribuzione.

L'esecuzione a tensioni più elevate, tuttavia, ha sfide uniche specifiche, in modo più significativo con la soppressione dell'arco. La tecnologia "zero-arc" è in fase di sviluppo in parte in risposta alla difficoltà della soppressione dell'arco a tali alte tensioni. Modello attuale AC 800V MCCBS offre eccellenti specifiche di prestazione con una capacità di rottura di 50 kA aAC 800V, un ampio intervallo di temperatura da -40 ° C a +70 ° C e un design robusto che riduce la manutenzione. Queste caratteristiche li rendono la scelta perfetta per le uscite dell'inverter solare, le scatole di combinatore CA e altre applicazioni di energia rinnovabile in cui è necessaria una potenza affidabile.

The Intelligence Revolution: MCCBS elettronico e intelligente

Il passaggio dalle unità di viaggio termico-magnetico a quella elettronica è rivoluzionaria nella protezione dei circuiti. I sensori e i microprocessori digitali sostituiscono i componenti basati su analogici. Questo sistema computerizzato può misurare diversi parametri elettrici, come corrente, tensione, fattore di potenza, consumo di energia e componenti armonici in un momento. Questo avanzamento combina le migliori prestazioni della generazione precedente con una protezione ancora più affidabile e la capacità di consentire una messa a punto e una regolazione più rapida delle impostazioni riducendo al contempo l'interruzione dei fastidi e l'aumento dell'accessibilità per il coordinamento selettivo.

Connesso e proattivo: MCCBS intelligente e gestione del sistema

Gli MCC Smart vanno oltre in questa intelligenza e aggiungono funzionalità avanzate che trasforma la protezione reattiva alla gestione proattiva del sistema. Accurate capacità di misurazione consentono un monitoraggio in tempo reale dei parametri elettrici e l'autodiagnostica aiuta a prevenire problemi futuri rilevando possibili hotspot e problemi di sistema prima di diventare problemi. Gli operatori possono monitorare a distanza lo stato dell'unità, ricevere avvisi o persino eseguire funzioni di viaggio e ripristinare da posizioni fuori sede.

Le caratteristiche di integrazione degli MCCB intelligenti di oggi sono impressionanti. Con l'implementazione di protocolli di comunicazione "No Fuss" come Modbus, Bluetooth, IEC 61850, ecc., Possono essere facilmente integrati nei sistemi di costruzione e gestione dell'energia. Questa connessione trasforma gli MCCB da dispositivi di protezione isolati in nodi di dati intelligenti in una costellazione elettrica più ampia, consentendo loro di eseguire analisi o la connessione di energia rinnovabile, condivisione del carico e test ottimali.

Lezioni derivanti dai sistemi DC: protezione ad alta tensione per reti LV

C'è un ottimo affare per il più ampio mondo di MCCB da imparare dai problemi specifici che la protezione del circuito DC solleva. A differenza del caso di AC, dove ci sono attuali incroci zero in modo naturale, nei sistemi DC, è molto più difficile interrompere gli archi. Questa differenza fondamentale nella filosofia di progettazione ha portato a una serie di soluzioni di progettazione innovative, come quelle che utilizzano bobine di esplosione magnetica per allungare e frenare gli archi, elaborate camere ad arco con percorsi occulti per intrappolare e separare gli archi di contatto resistenti alle condizioni di arco prolungate.

I principi di zero corrente forzati degli interruttori DC vengono applicati in sistemi di protezione DC più sofisticati, come ibridi e tutte le soluzioni a stato solido, che vengono utilizzate per innescare artificialmente un attraversamento a zero. Tali progressi sono fondamentali nei sistemi di energia rinnovabile in cui 1000 V e 1500 V stanno diventando sempre più la norma nel PV solare e nel BESS. Il passaggio a tensioni CC più elevate riflette la tendenza in AC, che fornisce perdite di cavi più basse e un investimento di capitale più basso, ma con aumento dei problemi di estinzione dell'arco.

Eccellenza nel mantenimento: sostenibilità e operabilità

Un adeguato manutenzione dell'MCCB include la conoscenza di guasti comuni e metodi di risoluzione dei problemi adeguati. Le cause più comuni dei guasti MCCB sono: condizioni di sovracorrente, dimensionamento o impostazioni errate, deterioramento meccanico, influenze esterne come polvere e umidità, pratiche di installazione e danni da arco. La risoluzione sistematica dei problemi include l'ispezione visiva per danni, scolorimento o esposizione all'umidità, quindi continua con rilevare cause di viaggio e determinare se la funzionalità dell'interruttore di circuito può essere ripristinata usando test manuali e misure di fase di misurazione, multimetri, camere di imaging termico o altre attrezzature, come il kit di test per interruttore omicron.

La manutenzione preventiva regolare è la chiave per le prestazioni e la longevità. L'attrezzatura deve essere regolarmente controllata a intervalli proporzionali alle condizioni e all'età della nave. Ben spazzole morbide e aria compressa sono la soluzione migliore per la pulizia, l'acqua e i solventi chimici che si desidera evitare! Il ciclismo annuale tra Off, On, Trip, Reset e ON mantiene funzionalità meccaniche e il riattiuo programmato delle connessioni utilizzando gli strumenti di coppia di riferimento mantiene le connessioni dal riscaldamento e dalla sofferenza.

È reattivo verso proattivo e predittivo, dato l'elevato prezzo dei tempi di inattività e la crescente complessità dei sistemi. Questa trasformazione prolunga la vita delle attrezzature, riduce i costi operativi e soddisfa i requisiti di sicurezza migliorando al contempo le prestazioni.

L'orizzonte in vista: tendenze e sviluppi sul mercato

ILMCCBL'industria sta crescendo fortemente, con CAGR dal 7,5% al 9,5% di previsione fino a 2034. Ciò sarà reso possibile dalla proliferazione di energia rinnovabile, dalla costruzione della coltivazione dei data center, dello sviluppo di infrastrutture per veicoli elettrici, dell'industrializzazione nelle nazioni in via di sviluppo e dell'enfasi sulla sicurezza ed efficienza. Nuove opportunità sono state sviluppate nella rete intelligente e IoT per i prodotti di protezione dei circuiti intelligenti.

Lo sviluppo tecnico ha esteso l'MCBF a un livello che i tradizionali progetti MCCB difficilmente possono seguire. L'intensificazione è principalmente guidata dal desiderio di ridurre i requisiti di spazio, con l'attenzione diretta verso la miniaturizzazione e le valutazioni di corrente sempre più elevate per le applicazioni AC e DC per soddisfare l'aumento del requisito di potenza. I miglioramenti di protezione da arco ad arco aggiornati forniscono anche una maggiore sicurezza dei lavoratori, comprese capacità innovative più avanzate che utilizzano l'intelligenza artificiale e l'apprendimento automatico per una corretta manutenzione predittiva.

Gli interruttori elettronici o a stato solido (SSCB) e gli interruttori ibridi (HCB) sono la prossima generazione di protezione da circuiti. Questi prodotti forniscono tempi di risposta ad alta velocità e funzionamento senza arco, rivoluzionando la protezione elettrica nelle applicazioni ad alta affidabilità.

I tutori di Electric Future

Quello che è iniziato come dispositivi di protezione di base, gli MCCB si sono sviluppati per diventare complessi custodi del nostro benessere elettrico. I loro progressi dal fondamentaleAC 400VLa protezione dei sistemi AC 800V AC 800V ad alta tensione e dispositivi elettronici intelligenti mostrano la continua guida del settore per sicurezza, efficienza e affidabilità. E mentre entriamo in un futuro sempre più elettrificato di energia rinnovabile e veicoli elettrici, MCCBS rimarrà una parte fondamentale per aiutare a fornire sistemi di distribuzione di energia sicuri, efficienti e affidabili in tutto il mondo.
